ما هي واجهات الاتصال المتاحة لنظام مراقبة المحولات المبردة بالهواء والماء؟

باعتباري موردًا للمحولات المبردة بالهواء والماء، فإنني أدرك الأهمية الحاسمة لنظام مراقبة موثوق لهذه المحولات. يمكن لنظام المراقبة المصمم جيدًا ضمان التشغيل الآمن والفعال للمحول، واكتشاف الأخطاء المحتملة مقدمًا، وتقليل تكاليف الصيانة. أحد الجوانب الرئيسية لنظام المراقبة هو واجهات الاتصال التي يستخدمها لنقل البيانات. في هذه المدونة، سوف أستكشف واجهات الاتصال المختلفة المتاحة لنظام مراقبة المحولات المبردة بالهواء والماء.

1. واجهات الاتصالات السلكية

1.1 رس - 232

تعد RS-232 واحدة من أقدم واجهات الاتصال التسلسلي وأكثرها استخدامًا. إنها طريقة بسيطة وموثوقة لنقل البيانات بين جهازين. في سياق نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام RS-232 لتوصيل مستشعرات المراقبة بوحدة الحصول على البيانات المحلية (DAQ). على سبيل المثال، يمكن لأجهزة استشعار درجة الحرارة وأجهزة استشعار الضغط وأجهزة استشعار التدفق المثبتة على المحول إرسال بياناتها إلى DAQ عبر اتصال RS - 232.

ميزة RS-232 هي بساطته. يحتوي على بروتوكول مباشر نسبيًا، ومعظم وحدات التحكم الدقيقة وأجهزة الكمبيوتر تحتوي على منفذ RS-232. ومع ذلك، تشمل حدوده مسافة اتصال قصيرة (عادة تصل إلى 15 مترًا) ومعدل نقل بيانات منخفض نسبيًا (يصل إلى 115.2 كيلوبت في الثانية).

1.2 رس - 485

RS - 485 هو تحسين عن RS - 232. إنها واجهة إشارات تفاضلية تسمح بمسافات اتصال أطول (تصل إلى 1200 متر) ومعدل نقل بيانات أعلى (يصل إلى 10 ميجابت في الثانية). في نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام RS-485 لتوصيل أجهزة استشعار وأجهزة متعددة في شبكة متعددة القطرات.

على سبيل المثال، إذا كان هناك العديد من أجهزة استشعار درجة الحرارة الموزعة حول المحول، فيمكن توصيلها جميعًا بحافلة RS - 485 واحدة. يمكن لـ DAQ بعد ذلك التواصل مع جميع هذه المستشعرات في وقت واحد، مما يقلل من تعقيد الأسلاك. كما أن RS-485 أكثر مقاومة للتداخل الكهربائي، وهو أمر بالغ الأهمية في البيئة الصناعية حيث توجد المحولات.

1.3 إيثرنت

إيثرنت هي تقنية شبكة محلية (LAN) مستخدمة على نطاق واسع. فهو يوفر نقل بيانات عالي السرعة (عادةً 10 ميجابت في الثانية، أو 100 ميجابت في الثانية، أو حتى 1 جيجابت في الثانية) ويمكنه تغطية مسافات طويلة نسبيًا داخل المبنى أو الحرم الجامعي. في نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام Ethernet لتوصيل DAQ بخادم مراقبة مركزي.

يمكن نقل بيانات المراقبة في الوقت الحقيقي عبر شبكة إيثرنت، مما يسمح بالمراقبة والتحكم عن بعد. على سبيل المثال، يمكن للمهندسين الوصول إلى بيانات حالة المحول من مكاتبهم أو حتى من مواقع مختلفة عبر الإنترنت. تدعم Ethernet أيضًا مجموعة متنوعة من البروتوكولات، مثل TCP/IP، والتي تتيح التكامل السلس مع الأنظمة الأخرى المستندة إلى الشبكة.

2. واجهات الاتصالات اللاسلكية

2.1 Wi - Fi

تعد شبكة Wi-Fi إحدى تقنيات الشبكات المحلية اللاسلكية الشائعة. يوفر اتصالاً لاسلكيًا عالي السرعة ضمن نطاق محدود (يصل عادةً إلى 100 متر في الداخل). في نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام Wi-Fi لتوصيل مستشعرات المراقبة أو DAQ بنقطة وصول محلية.

وهذا يسمح بسهولة التركيب والمرونة، حيث لا توجد حاجة لأسلاك واسعة النطاق. على سبيل المثال، إذا كان المحول موجودًا في قاعة صناعية كبيرة، فيمكن استخدام شبكة Wi-Fi لتوصيل أجهزة الاستشعار بنقطة وصول قريبة، ومن ثم يمكن نقل البيانات إلى نظام المراقبة المركزي. ومع ذلك، يمكن أن تتأثر إشارات Wi-Fi بالعوائق والتداخلات الصادرة عن الأجهزة اللاسلكية الأخرى.

2.2 بلوتوث

البلوتوث هي تقنية اتصالات لاسلكية قصيرة المدى. يتم استخدامه بشكل أساسي لتوصيل الأجهزة على مسافة قصيرة (عادةً ما يصل إلى 10 أمتار). في نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام تقنية Bluetooth للتكوين في الموقع واسترجاع البيانات.

على سبيل المثال، يمكن للفني استخدام جهاز محمول مزود بتقنية Bluetooth للاتصال بنظام مراقبة المحول. وهذا يسمح بالوصول السريع إلى بيانات حالة المحول ومعلمات التكوين دون الحاجة إلى اتصال سلكي. تعد تقنية Bluetooth أيضًا موفرة للطاقة، وهو أمر مفيد لأجهزة الاستشعار التي تعمل بالبطارية.

2.3 زيجبي

ZigBee هو بروتوكول شبكة لاسلكية منخفض الطاقة. وهو مصمم للتطبيقات التي تتطلب معدلات بيانات منخفضة وعمر بطارية طويل. في نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام ZigBee لتوصيل أجهزة استشعار متعددة في شبكة واسعة النطاق.

يمكن أن تشكل أجهزة الاستشعار شبكة شبكية، حيث يمكن لكل جهاز استشعار أن يعمل كجهاز توجيه لنقل البيانات إلى نقطة المراقبة المركزية. وهذا مفيد بشكل خاص عندما تكون أجهزة الاستشعار منتشرة على مساحة كبيرة. تتميز ZigBee أيضًا بتكلفة منخفضة نسبيًا، مما يجعلها خيارًا جذابًا لأنظمة المراقبة واسعة النطاق.

3. بروتوكولات الاتصالات الصناعية

3.1 مودبوس

Modbus هو بروتوكول اتصالات صناعي مستخدم على نطاق واسع. يمكن تنفيذه عبر RS - 232 أو RS - 485 أو Ethernet. في نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام Modbus لتوحيد الاتصال بين أجهزة الاستشعار وDAQ وخادم المراقبة.

يسمح Modbus بتبادل البيانات بسهولة، مثل قراءة قيم أجهزة الاستشعار (على سبيل المثال، درجة الحرارة والضغط) وكتابة أوامر التحكم إلى أجهزة التحكم الخاصة بالمحول. ويتميز ببنية بسيطة وسهلة الفهم، مما يجعله شائعًا في تطبيقات الأتمتة الصناعية.

3.2 بروفيبوس

Profibus هو بروتوكول اتصالات صناعي آخر. يتم استخدامه بشكل رئيسي في أتمتة المصانع وأنظمة التحكم في العمليات. في نظام مراقبة المحولات المبردة بالهواء والماء، يمكن استخدام Profibus لتوصيل أجهزة مراقبة المحولات بوحدة التحكم المنطقية القابلة للبرمجة (PLC).

يمكن لـ PLC بعد ذلك معالجة بيانات المراقبة واتخاذ قرارات التحكم. يوفر Profibus نقل بيانات عالي السرعة وموثوق به للغاية، وهو مناسب للتطبيقات الهامة حيث يحتاج تشغيل المحول إلى مراقبة دقيقة.

4. أهمية اختيار واجهة الاتصال الصحيحة

يعتمد اختيار واجهة الاتصال لنظام مراقبة المحولات المبردة بالهواء والماء على عدة عوامل. أولاً، يجب مراعاة المسافة بين أجهزة الاستشعار وDAQ وخادم المراقبة. إذا كانت المسافة قصيرة، فقد يكون RS - 232 أو Bluetooth كافيًا. بالنسبة للمسافات الأطول، قد تكون تقنيات RS - 485 أو Ethernet أو التقنيات اللاسلكية مثل Wi - Fi أو ZigBee أكثر ملاءمة.

ثانيا، متطلبات معدل نقل البيانات حاسمة. إذا كان نظام المراقبة بحاجة إلى نقل كمية كبيرة من البيانات في الوقت الفعلي، فيجب مراعاة واجهات عالية السرعة مثل Ethernet أو Wi-Fi. ومن ناحية أخرى، إذا كان معدل البيانات منخفضًا، كما هو الحال في حالة تحديثات الحالة الدورية، فقد تكون الواجهات منخفضة السرعة مثل RS - 232 أو ZigBee كافية.

وأخيرا، تلعب الظروف البيئية دورا أيضا. في البيئة الصناعية الصاخبة، يفضل استخدام الواجهات المقاومة للتداخل الكهربائي، مثل RS - 485 أو Profibus. في البيئات الخارجية القاسية، قد تكون هناك حاجة إلى واجهات مقاومة للماء والغبار.

5. عروضنا كمورد لمحولات تبريد الهواء والماء

كمورد رئيسي لمحولات تبريد الهواء والماءنحن نتفهم أهمية وجود نظام مراقبة موثوق به. نحن نقدم مجموعة من واجهات الاتصال لأنظمة مراقبة المحولات الخاصة بنا لتلبية احتياجات العملاء المختلفة.

يمكن تجهيز محولاتنا بواجهات RS - 232، وRS - 485، وEthernet، وWi-Fi، وBluetooth، وZigBee. نحن ندعم أيضًا بروتوكولات الاتصالات الصناعية الشائعة مثل Modbus وProfibus. يتيح ذلك لعملائنا اختيار حل الاتصالات الأنسب لتطبيقاتهم المحددة.

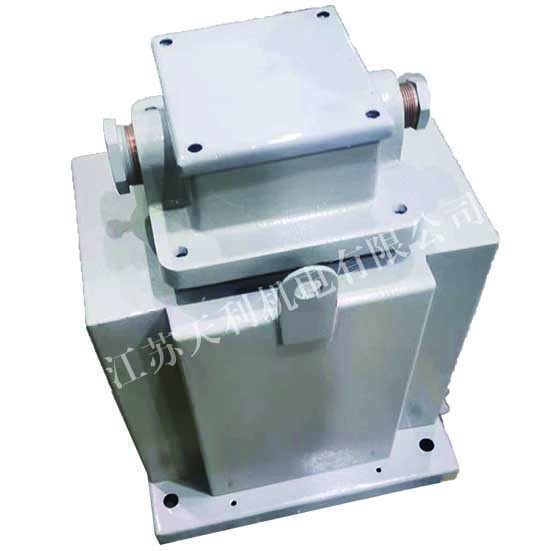

بالإضافة إلىمحولات تبريد الهواء والماء، ونحن توريد أيضامحولات مقاومة للماءومحولات الفرن الكهربائي. تم تصميم منتجاتنا بمواد عالية الجودة وتقنيات تصنيع متقدمة لضمان الموثوقية والأداء على المدى الطويل.

6. اتصل بنا للشراء والتفاوض

إذا كنت مهتمًا بمحولاتنا المبردة بالهواء والماء أو غيرها من المحولات الخاصة، وترغب في مناقشة واجهات الاتصال لنظام المراقبة، فلا تتردد في الاتصال بنا. لدينا فريق مبيعات محترف يمكنه تزويدك بمعلومات مفصلة عن المنتج والتفاوض على أفضل شروط الشراء لك. هدفنا هو تزويدك بحلول المحولات الأكثر ملاءمة لتلبية احتياجاتك الصناعية.

مراجع

• [1] "دليل تكنولوجيا الاتصالات الصناعية" بقلم بيتر هارمز
• [2] "شبكات الاستشعار اللاسلكية: منظور الأنظمة" بقلم إيمريش كلامتاك، وستيفان آي. غانز، وسانديب كومار
• [3] "مواصفات بروتوكول Modbus" من شركة شنايدر إلكتريك
