يعد إجراء التحليل الحراري على محول مبرد بالهواء والماء خطوة حاسمة في ضمان الأداء الأمثل والموثوقية وطول العمر. كمورد لمحول تبريد الهواء والماء، أنا أفهم أهمية هذه العملية وأنا هنا لمشاركة بعض الأفكار حول كيفية إجراء تحليل حراري فعال.
فهم أساسيات الهواء - المحولات المبردة بالماء
قبل الخوض في التحليل الحراري، من الضروري أن يكون لديك فهم واضح للمحولات المبردة بالهواء والماء. تجمع هذه المحولات بين مزايا طرق تبريد الهواء والماء. يساعد نظام تبريد الهواء في تبديد الحرارة من السطح الخارجي للمحول، في حين أن نظام تبريد الماء أكثر كفاءة في إزالة الحرارة من القلب والملفات. تسمح آلية التبريد المزدوجة هذه بإدارة أفضل للحرارة، خاصة في التطبيقات عالية الطاقة.
الخطوة 1: تحديد ظروف التشغيل
الخطوة الأولى في إجراء التحليل الحراري هي تحديد ظروف تشغيل المحول. يتضمن ذلك عوامل مثل الطاقة المقدرة، وملف تعريف الحمل، ودرجة الحرارة المحيطة، والرطوبة. تحدد الطاقة المقدرة للمحول كمية الحرارة المتولدة أثناء التشغيل العادي. ستؤدي الطاقة المقدرة الأعلى إلى إنتاج المزيد من الحرارة. يعد ملف تعريف التحميل، الذي يصف كيفية تغير الحمل على المحول بمرور الوقت، أمرًا بالغ الأهمية أيضًا. على سبيل المثال، قد يواجه المحول ذو الحمل المتقلب ضغوطًا حرارية مختلفة مقارنةً بمحول ذو حمل ثابت.
يمكن أن تؤثر درجة الحرارة والرطوبة المحيطة بشكل كبير على كفاءة تبريد المحول. تعمل درجات الحرارة المحيطة المرتفعة على تقليل الفرق في درجة الحرارة بين المحول والبيئة المحيطة، مما يزيد من صعوبة تبديد الحرارة. يمكن أن تؤثر الرطوبة أيضًا على أداء نظام التبريد، خاصة إذا أدت إلى تكثيف مكونات المحولات.
الخطوة 2: جمع البيانات الهندسية والمادية
لنمذجة السلوك الحراري للمحول بدقة، تحتاج إلى جمع بيانات هندسية ومادية مفصلة. تتضمن البيانات الهندسية أبعاد القلب والملفات وقنوات التبريد والمكونات الأخرى. يمكن أن يؤثر شكل وحجم هذه المكونات على مسارات نقل الحرارة والمقاومة الحرارية الشاملة للمحول.
البيانات المادية لا تقل أهمية. تتميز المواد المختلفة بخصائص حرارية مختلفة، مثل التوصيل الحراري، والسعة الحرارية النوعية، والكثافة. على سبيل المثال، تتمتع اللفات النحاسية بموصلية حرارية عالية، مما يسمح بنقل الحرارة بكفاءة. تتميز المادة الأساسية، التي عادة ما تكون مصنوعة من الفولاذ الرقائقي، بخصائص حرارية محددة يجب أخذها في الاعتبار عند التحليل.
الخطوة 3: حدد طريقة التحليل الحراري
هناك عدة طرق متاحة لإجراء التحليل الحراري على المحولات، بما في ذلك الطرق التحليلية، والطرق العددية، والطرق التجريبية.
تعتمد الطرق التحليلية على معادلات رياضية تصف عمليات نقل الحرارة في المحول. هذه الطرق بسيطة نسبيًا ويمكن أن توفر تقديرات سريعة لتوزيع درجة الحرارة. ومع ذلك، فإنها غالبًا ما تضع افتراضات مبسطة وقد لا تكون دقيقة بالنسبة لهندسة المحولات المعقدة أو ظروف التشغيل.
تعد الطرق الرقمية، مثل تحليل العناصر المحدودة (FEA) وديناميكيات الموائع الحسابية (CFD)، أكثر قوة ودقة. يمكن استخدام FEA لنمذجة توصيل الحرارة داخل المكونات الصلبة للمحول، بينما يمكن لـ CFD محاكاة تدفق السائل ونقل الحرارة في قنوات التبريد. يمكن لهذه الأساليب التعامل مع الأشكال الهندسية المعقدة والشروط الحدودية ولكنها تتطلب المزيد من الموارد والخبرة الحسابية.
تتضمن الطرق التجريبية قياس درجة حرارة مكونات المحولات باستخدام أجهزة الاستشعار. يمكن أن يوفر ذلك بيانات في الوقت الفعلي عن السلوك الحراري للمحول. ومع ذلك، يمكن أن تستغرق الطرق التجريبية وقتًا طويلاً ومكلفة، وقد لا تكون قادرة على التقاط جميع ظروف التشغيل المحتملة.
الخطوة 4: بناء نموذج حراري
بمجرد تحديد طريقة التحليل الحراري، يمكنك البدء في بناء نموذج حراري للمحول. إذا كنت تستخدم طريقة عددية، فستحتاج إلى إنشاء نموذج ثلاثي الأبعاد للمحول في حزمة برامج مناسبة. يجب أن يتضمن النموذج جميع المكونات ذات الصلة وخصائصها الهندسية والمادية.
تحتاج أيضًا إلى تحديد الشروط الحدودية للنموذج. وتشمل هذه مصادر الحرارة، مثل الفقد في القلب والملفات، والمصارف الحرارية، مثل هواء التبريد والماء. يمكن حساب مصادر الحرارة بناءً على الخصائص الكهربائية للمحول، بينما تتطلب المشتتات الحرارية معلومات حول معدل التدفق ودرجة الحرارة والخصائص الحرارية لوسط التبريد.
الخطوة 5: التحقق من صحة النموذج
بعد بناء النموذج الحراري، من الضروري التحقق من صحته مقابل البيانات التجريبية أو النتائج المعروفة. يمكن أن يساعد ذلك في ضمان دقة النموذج وتحديد أي أخطاء أو قيود محتملة. يمكنك مقارنة توزيع درجة الحرارة المتوقعة من النموذج مع درجات الحرارة المقاسة من محول فعلي في ظل ظروف تشغيل مماثلة.
إذا كانت هناك اختلافات كبيرة بين تنبؤات النموذج والبيانات التجريبية، فقد تحتاج إلى ضبط معلمات النموذج، مثل خصائص المواد أو الشروط الحدودية. يمكن أن يؤدي التحسين التكراري للنموذج إلى تحسين دقته وموثوقيته.
الخطوة 6: تحليل النتائج
بمجرد التحقق من صحة النموذج، يمكنك تحليل نتائج التحليل الحراري. الناتج الرئيسي للتحليل هو توزيع درجة الحرارة داخل المحول. يمكنك التعرف على النقاط الساخنة، وهي المناطق التي تعاني من أعلى درجات الحرارة. يمكن أن تشير النقاط الساخنة إلى مشاكل محتملة، مثل ارتفاع درجة حرارة الملفات أو ضعف التبريد في مناطق معينة.
يمكنك أيضًا تحليل معدلات نقل الحرارة والمقاومة الحرارية للمكونات المختلفة. يمكن أن تساعدك هذه المعلومات على تحسين تصميم المحول ونظام التبريد. على سبيل المثال، إذا وجدت أن قناة تبريد معينة تتمتع بمقاومة حرارية عالية، فيمكنك تعديل هندستها أو زيادة معدل تدفق مائع التبريد لتحسين نقل الحرارة.
الخطوة 7: إجراء تحسينات على التصميم
واستنادا إلى نتائج التحليل الحراري، يمكنك إجراء تحسينات على تصميم المحول. قد يتضمن ذلك تغيير هندسة المكونات، أو استخدام مواد مختلفة، أو تحسين نظام التبريد. على سبيل المثال، يمكنك زيادة حجم قنوات التبريد لتحسين تدفق مائع التبريد أو استخدام مادة ذات موصلية حرارية أعلى للملفات.
يمكنك أيضًا التفكير في إضافة ميزات تبريد إضافية، مثل أنابيب الحرارة أو زعانف التبريد، لتعزيز تبديد الحرارة. يمكن أن تساعد هذه التحسينات في تقليل درجة حرارة تشغيل المحول وتحسين كفاءته وإطالة عمره.
خاتمة

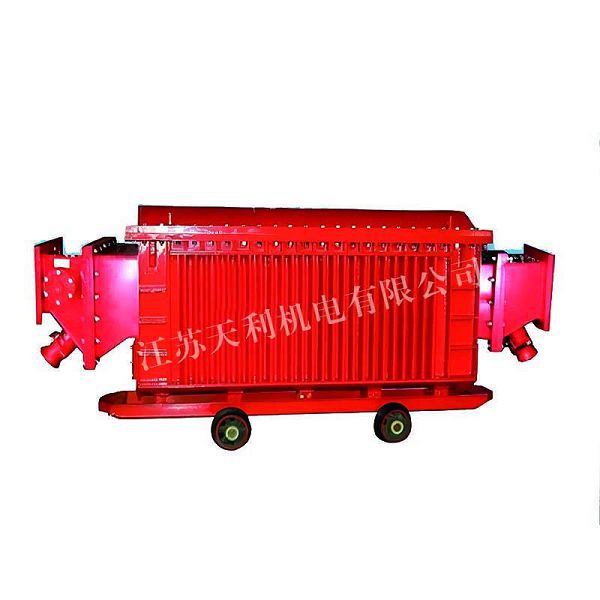

يعد إجراء التحليل الحراري على محول مبرد بالهواء والماء عملية معقدة ولكنها ضرورية. باتباع الخطوات الموضحة أعلاه، يمكنك تقييم السلوك الحراري للمحول بدقة واتخاذ قرارات تصميم مستنيرة. كمورد لمحول تبريد الهواء والماءنحن ملتزمون بتوفير محولات عالية الجودة تلبي أعلى معايير الأداء والموثوقية. إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة حول التحليل الحراري أو تصميم المحولات، فنحن ندعوك للاتصال بنا لمزيد من المناقشة وفرص الشراء المحتملة. كما نقدم أيضًا أنواعًا أخرى من المحولات الخاصة، مثلمحول تحويل الطورومحول التعدين، والتي يمكن تخصيصها وفقًا لمتطلباتك المحددة.
مراجع
- تشابمان، سج (2012). أساسيات الآلات الكهربائية. ماكجرو - هيل.
- إنكروبيرا، إف بي، وديويت، دي بي (2002). أساسيات نقل الحرارة والكتلة. وايلي.
- كراوس، بي سي، واسينكزوك، أو.، وسودهوف، إس دي (2002). تحليل الآلات الكهربائية وأنظمة القيادة. وايلي - التداخل.
